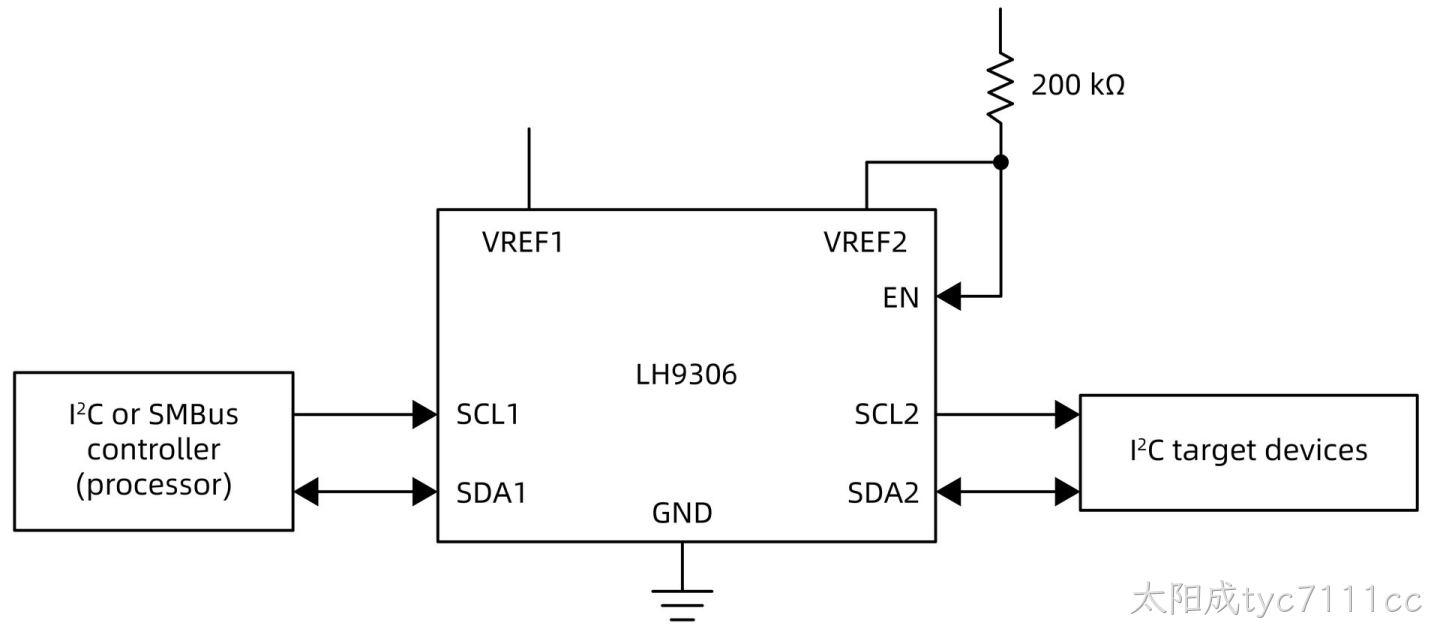

LH9306 器件是一款带使能（EN）输入的双路双向 I²C 和 SMBus 电平转换器，工作电压范围为：V_REF1 端 1.2V 至 3.3V，V_REF2 端 1.8V 至 5.5V。 LH9306 器件可在 1.2V 与 5V 之间实现双向电压转换，无需方向控制引脚。该开关的低导通电阻（RON）可使连接的传播延迟降至最低。当 EN 为高电平时，转换器开关导通，SCL1 与 SDA1 I/O 端口分别连接至 SCL2 与 SDA2 I/O 端口，允许端口间双向数据传输。当 EN 为低电平时，转换器开关关断，端口间呈高阻态。LH9306 还可在 EN 为低电平时提供真正的负电压尖峰隔离。 除电压转换功能外，LH9306 器件还可在快速模式通信期间，通过控制 EN 引脚断开低速总线，实现 400kHz 总线与 100kHz 总线的隔离。 LH9306 采用 1.4mm × 1mm 的 DFN 封装

• 适用于混合模式 I²C 应用中，为 SDA 和 SCL 线路提供2 位双向电平转换
• 兼容 I²C 和 SMBus 标准

• 最大传播延迟小于 3ns，可支持标准模式、快速模式 I²C 器件及多控制器场景

• 支持以下电压域间的电平转换：

  - 1.2- V  V_REF1 和 1.8-V，2.5-V，3.3-V 或 5-V V_REF2

  - 1.8- V  V_REF1 和 2.5-V，3.5-V，或 5-V V_REF2

  - 2.5- V  V_REF1 和 3.3-V 或 5-V V_REF2

  - 3.3- V  V_REF1 和 5-V V_REF2

• 无需方向控制引脚，即可实现双向电压转换

• 输入 / 输出端口间导通电阻低至 2.4Ω，可大幅降低信号失真

• 开漏型 I²C 输入 / 输出端口（SCL1、SDA1、SCL2、SDA2）

• 5V 耐压 I²C I/O 端口，支持混合模式信号操作

• 当 EN 引脚为低电平时，SCL1、SDA1、SCL2、SDA2 引脚呈高阻态

• 当 EN 为低电平时，可实现无死锁隔离操作

• 当 EN 为低电平时，具备负电压尖峰隔离能力



• I²C、SMBus、PMBus、MDIO、UART、低速 SDIO、GPIO 及其他双信号接口

• 服务器

• 路由器（电信交换设备）

• 个人计算机

• 工业自动化
