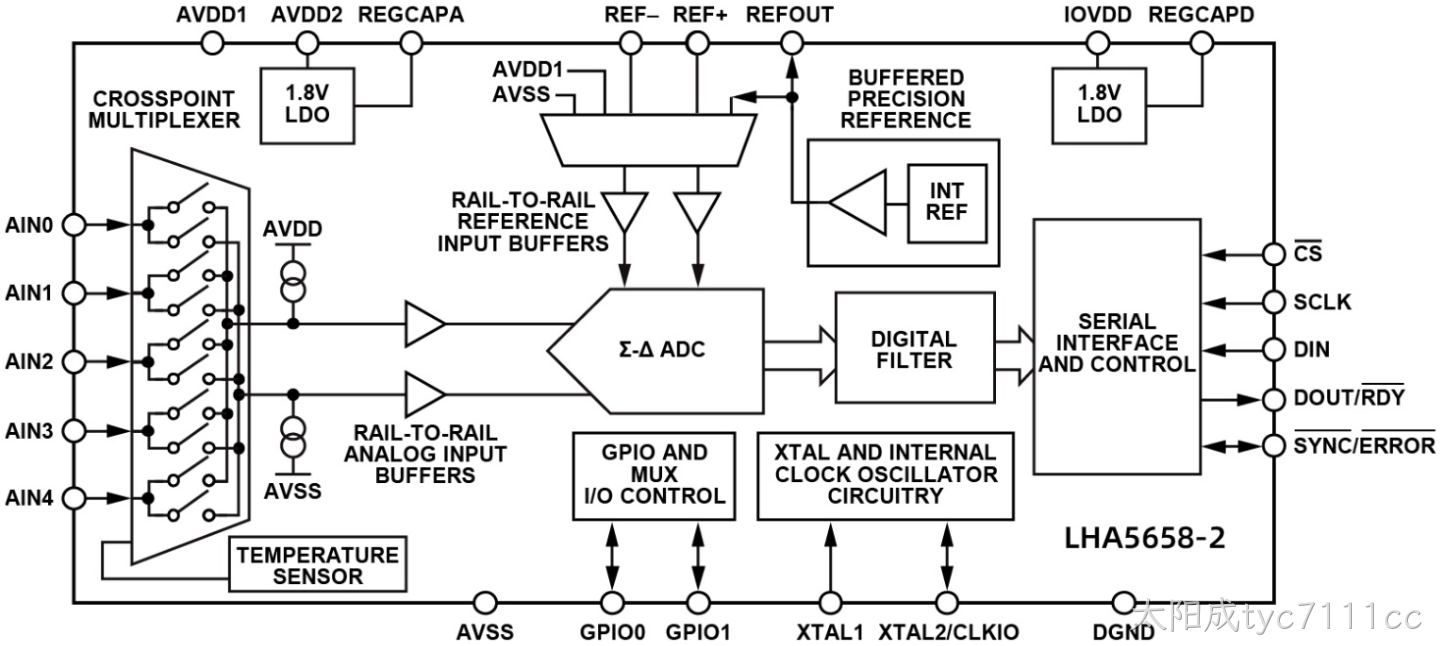

LHA5658‑2 是一款面向低带宽输入信号的低噪声、快速建立、多路复用型 2/4 通道（全差分 / 伪差分）Z 型模数转换器（ADC）。数据完全建立时，其最大通道扫描速率为 50 kSPS（20 μs）；输出数据速率范围为 5 SPS～250 kSPS。 LHA5658‑2 集成关键的模拟与数字信号调理模块，用户可为每一路在用模拟输入通道独立配置参数，各项功能均可按通道单独选择配置。模拟输入端与外部基准输入端集成真正的轨到轨缓冲器，可提供易于驱动的高阻抗输入特性。器件内置高精度 2.5 V 低温漂（3 ppm/℃）带隙型内部基准电压源（集成基准输出缓冲器），可增强片载功能，减少外围元器件数量。 其数字滤波器在 27.27 SPS 输出数据速率下可同时抑制 50 Hz 与 60 Hz 工频干扰。用户可根据应用中各通道的需求切换不同滤波器选项，该 ADC 可自动轮询切换至各个选定通道。额外数字处理功能包含失调与增益校准寄存器，支持按通道独立配置。 该器件可采用 5 V 的 AVDD1/AVSS 电源供电；也可采用 2.5 V 的 AVDD1/AVSS，搭配标称 2 V～5 V 的 AVDD2 与 IOVDD 电源供电。额定工作温度范围为‑40 ℃～+125 ℃。LHA5658‑2 采用 24 引脚薄型小外形（TSSOP）封装。

• 快速且灵活的输出速率：5 SPS 到 250 kSPS

• 通道扫描数据速率为 50 kSPS/通道（20 µs 稳定时间）性能规格

• 在 250 kSPS 下达到 17 无噪声位

• 在 2.5 kSPS 下达到 20.2 无噪声位

• 在 20 SPS 下达到 24 无噪声位

• INL：满量程的 ±1 ppm

• 总谐波失真（THD）：-120 dB

• 对 50 Hz 和 60 Hz 的滤波衰减为 85 dB，50 ms 稳定时间，可配置用户输入通道

• 2 个全差分通道或 4 个单端通道交叉点复用器

• 片上 2.5 V 参考电压（漂移 ±3 ppm/°C）

• 真正的轨到轨模拟和参考输入缓冲器或预充缓冲器

• 电源：AVDD1 − AVSS = 5 V，AVDD2 = IOVDD = 2 V 到 5 V（典型值）

• 双电源，AVDD1/AVSS 为 ±2.5 V

• 电流：缓冲器关闭 5.9 mA，4 个缓冲器开启 14.6 mA

• 工作温度范围：−40°C 至 125°C

• 3 或 4 线串行数字接口（SCLK 上有施密特触发器）串口接口（SPI）、QSPI、MICROWIRE 和 DSP 兼容

• 过程控制：PLC/DCS 模块

• 温度和压力测量

• 医疗和科学多通道仪器 色谱
