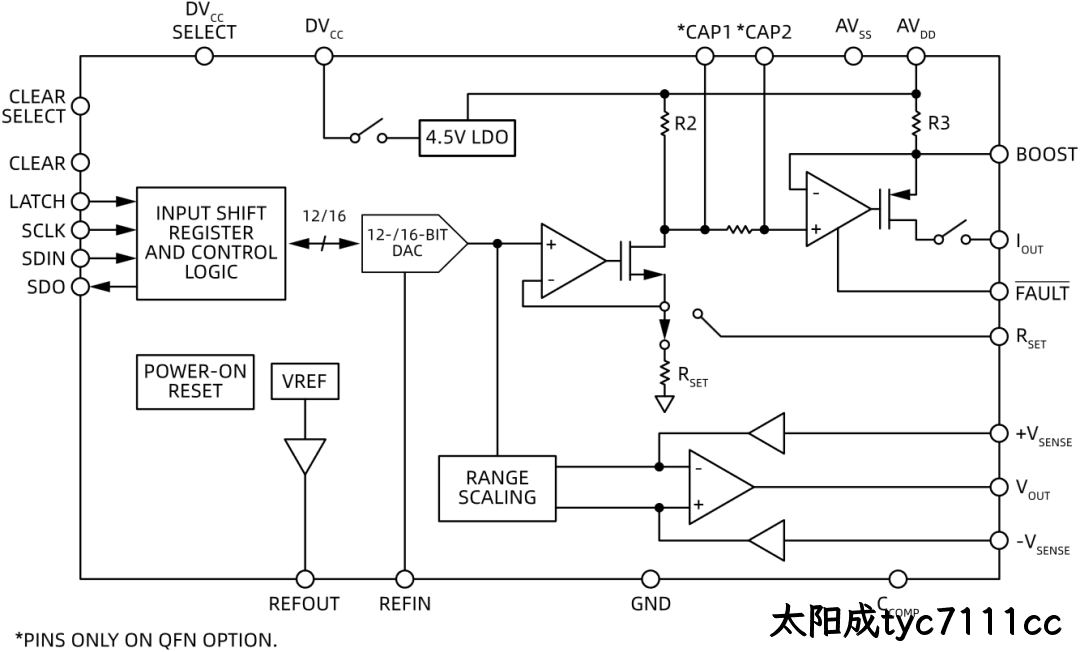

LHD5412/LHD5422是一款低成本、高精度、全集成的12位/16位数模转换器(DAC)，提供可编程电流源和可编程电压输出，旨在满足工业过程控制应用的要求。输出电流范围可编程为4mA至20mA、0mA至20mA，或0mA至24mA的超量程功能。本产品的QFN封装版本具有CAP2引脚，因此HART信号可以耦合到LHD5412/LHD5422的电流输出上。

电压输出由单独的引脚提供，可配置为提供0V至5V、0V至10V、±5V或±10V的输出范围；所有范围均提供10%或20%的超量程。

模拟输出具有短路和开路保护，可驱动1µF的容性负载。

该器件的工作AVDD电源范围为10.8V至40V。电流环路顺从电压为0V至AVDD−2V。

灵活的串行接口兼容SPI和MICROWIRE™，可在3线模式下工作，以最大限度地减少隔离应用中所需的数字隔离。

该器件包括上电复位功能，确保器件以上电时的已知状态启动。还包括一个异步清零引脚(CLEAR)，可将输出设置为电压输出的零量程或中间量程，或所选电流范围的低端。

总输出误差在电流模式下通常为±0.01%，在电压模式下通常为±0.01%。

额定工作温度范围为-40°C至+105°C，提供TSSOP24和QFN40封装。

• 12位/16位分辨率和单调性

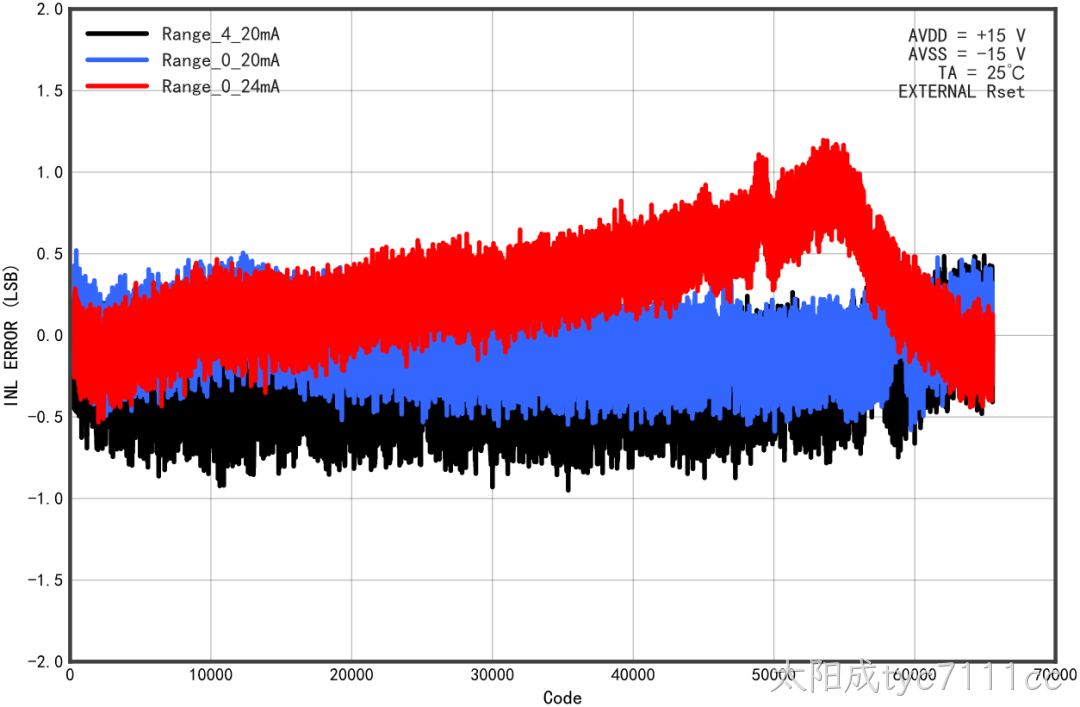

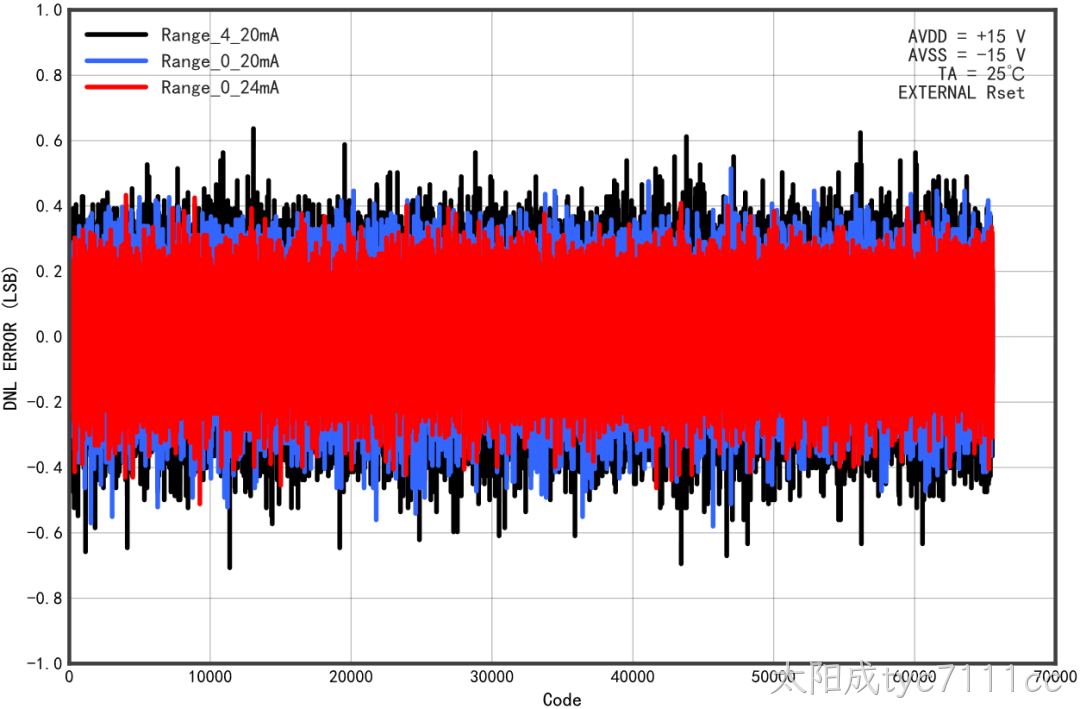

• 电流输出范围：4mA至20mA、0mA至20 mA或0mA至24mA

  - ±0.01% FSR典型总未调整误差(TUE)

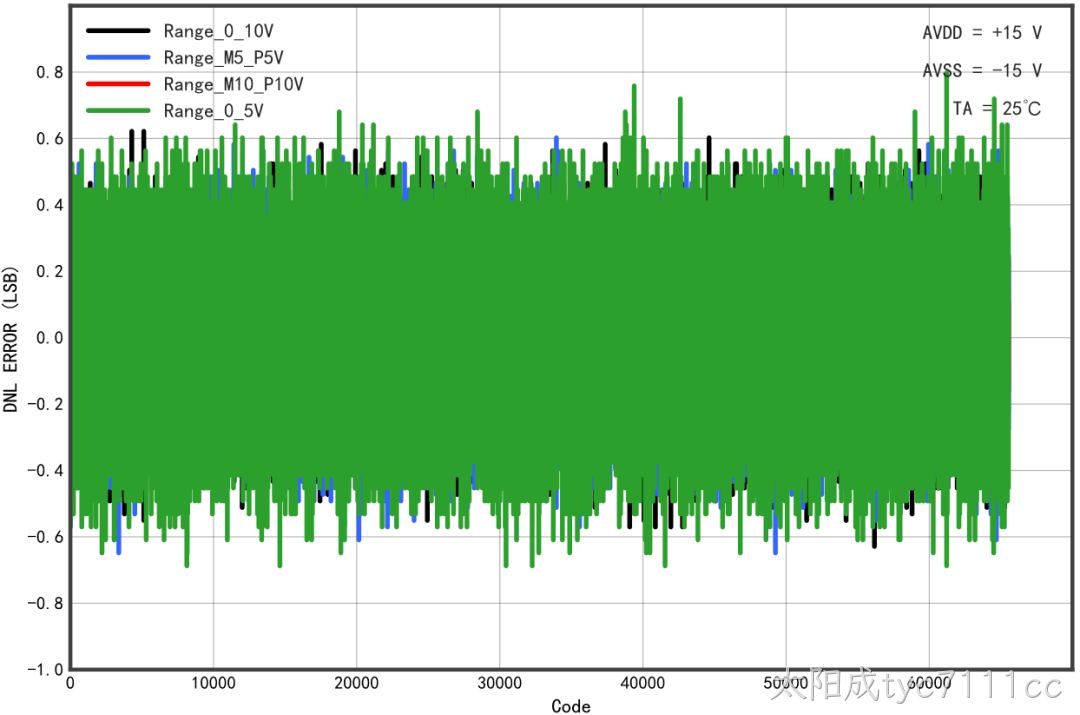

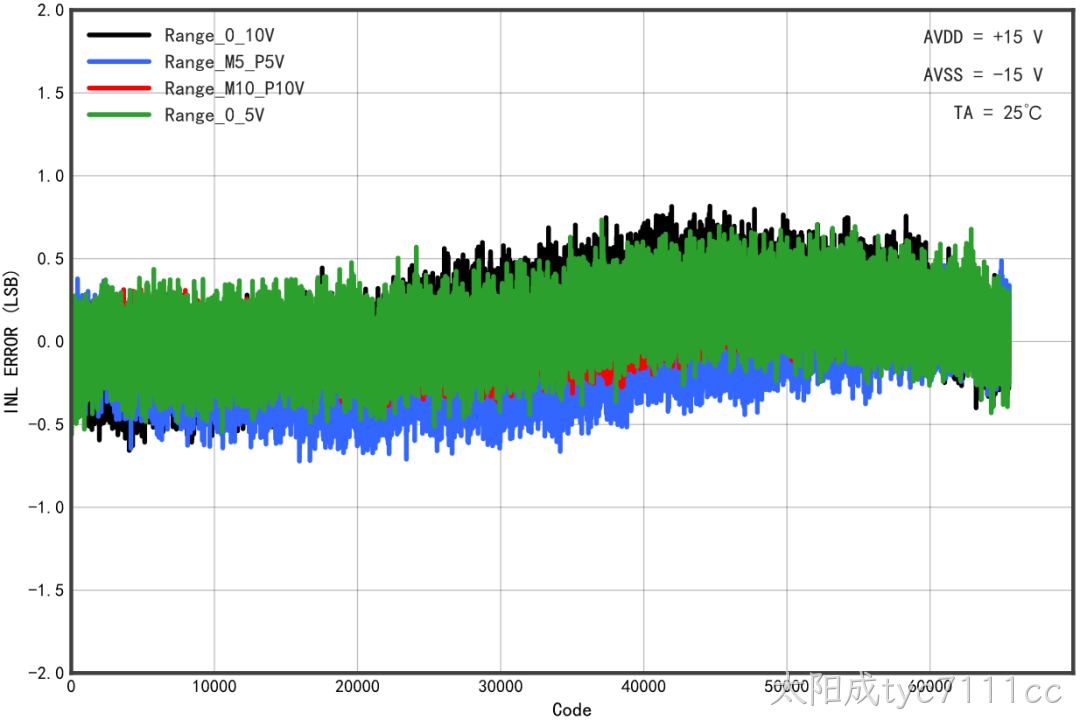

• 电压输出范围：0V至5V、0V至10V、±5V或±10V

  - 10%超量程或20%超量程可选

  - ±0.01%FSR典型TUE

• 电流和电压输出引脚可直接相连，片内集成Vsense Buffer，无需外加Buffer

• 灵活的串行数字接口

• 片上输出故障检测

• 用户可编程失调与增益校准

• 片上基准源：最大10ppm/°C

• 可选片内或片外稳压DVCC输出

• 异步清零功能

• 电源范围

  - AVDD：10.8V至40V

  - AVSS：−26.4V至−3V/0V

• 温度范围：−40°C至+105°C

• TSSOP24和QFN40封装

• 过程控制

• 执行器控制

• PLCs(可编程控制器)

• HART网络连接
