产品介绍

LHA7879-2/4是一款2/4通道同步采样24位ΣΔ ADC，具备宽动态范围、低功耗以及专为电能测量优化的特性。其ADC输入可直接连接电阻分压网络或电源变压器进行电压测量，也可连接电流互感器、分流器或罗氏线圈完成电流测量。各通道可根据传感器类型独立配置，内置的低噪声可编程增益放大器（PGA）提供1至128倍增益，能够有效放大微弱信号。此外，该器件还集成了通道间相位校准、失调校准与增益校准寄存器，便于消除信号链误差。芯片内部包含低漂移1.2V基准电压源，有助于减小PCB面积。可选的通信接口和寄存器映射CRC（循环冗余校验）功能则可保障通信的完整性。该芯片提供20引脚TSSOP封装，支持–40°C至+125°C的工业温度范围。

产品特性

• 2/4通道同步采样，支持轨到轨差分模拟输入

• 可编程输出速率高达64 kSPS

• 可编程增益高达128倍

• 集成负压电荷泵，单电源3V供电，支持低至-1.2V输入

• 噪声性能：

  - 等效输入噪声：

     1.2μVrms @ 250 SPS

     14μVrms @ 32 kSPS

  - 动态范围 107dB @ 4 kSPS, gain=1

• 总谐波失真(THD)：-100dB

• 积分非线性(INL)：±6 ppm/FSR

• 低温漂1.2 V片内基准电压源：±7ppm/°C

• LHA7879-2支持外部基准输入

• 2.7V到3.6V模拟或数字供电

• 可选通信接口和寄存器映射CRC校验

• 低功耗：3.1mW(4通道)，AVDD和DVDD 3V

• 工作温度范围：-40°C至+125°C



产品应用

• 断路器

• 保护继电器

• 电能计量

• 电能质量分析仪

• 电池测试设备

• 电池管理系统



实测数据

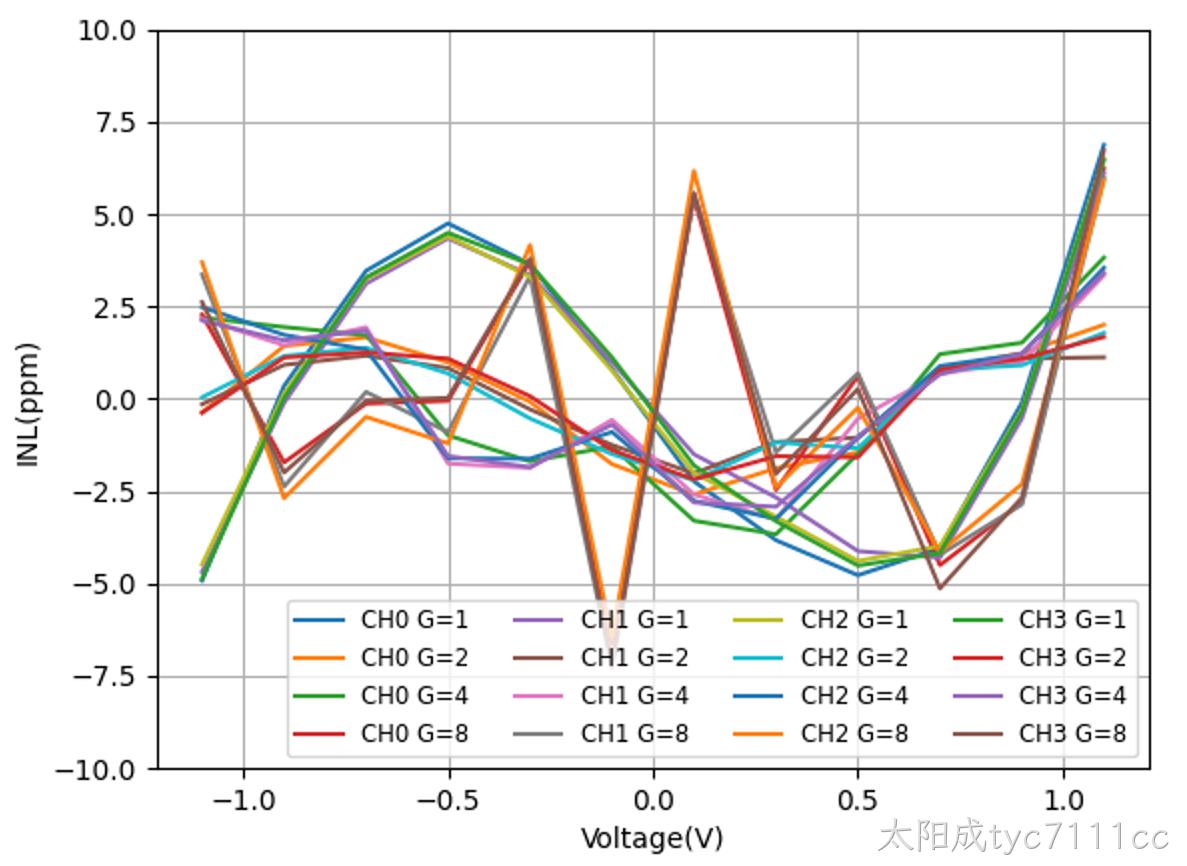

—— 积分非线性INL ——

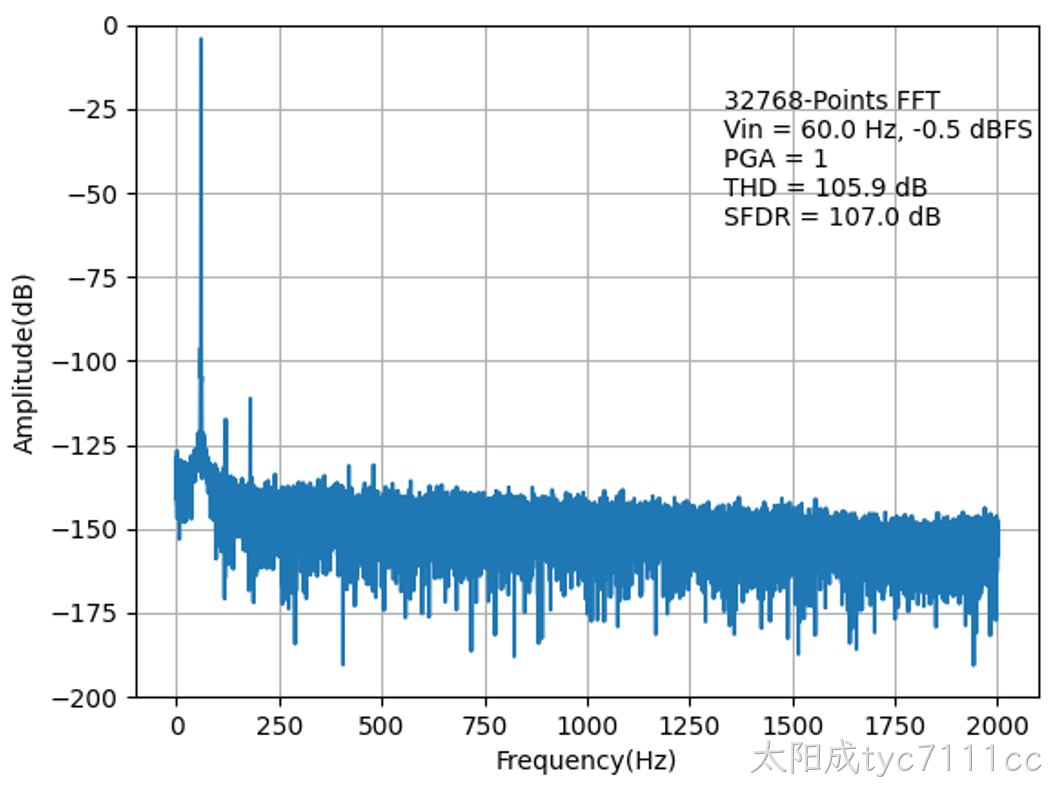

—— 总谐波失真 ——

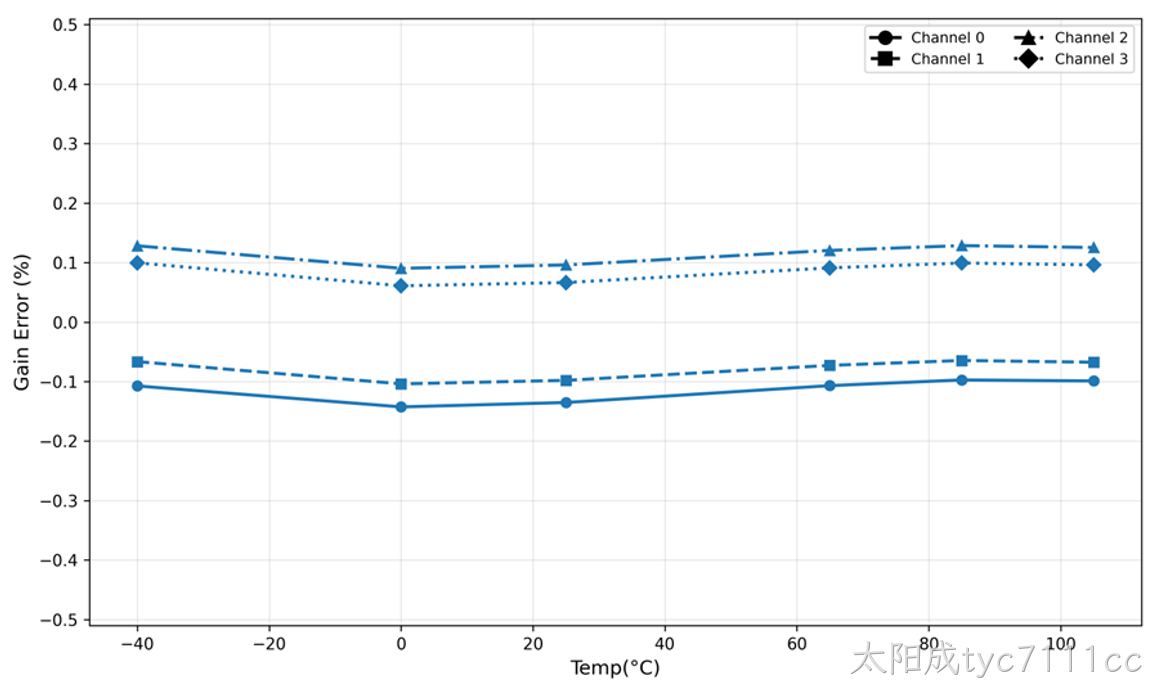

—— 增益温漂 ——

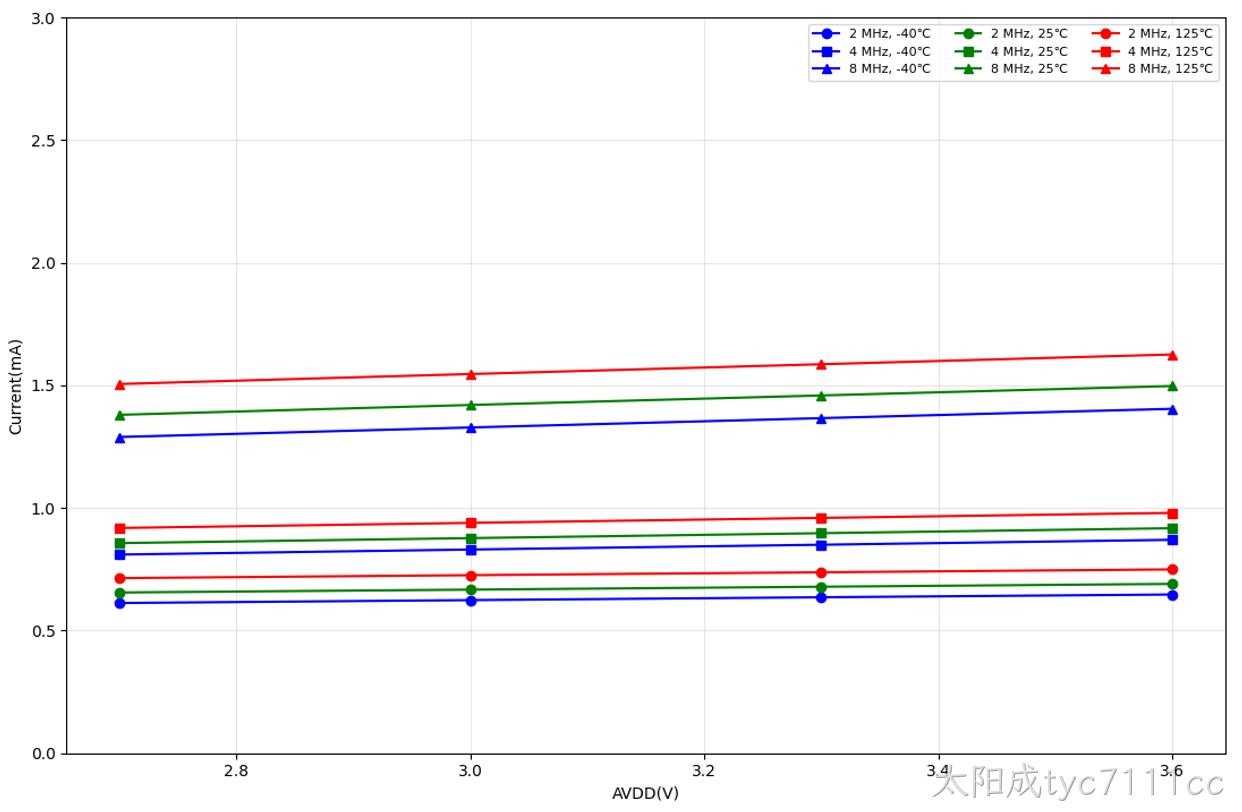

—— LHA7879-2 AVDD消耗电流 ——

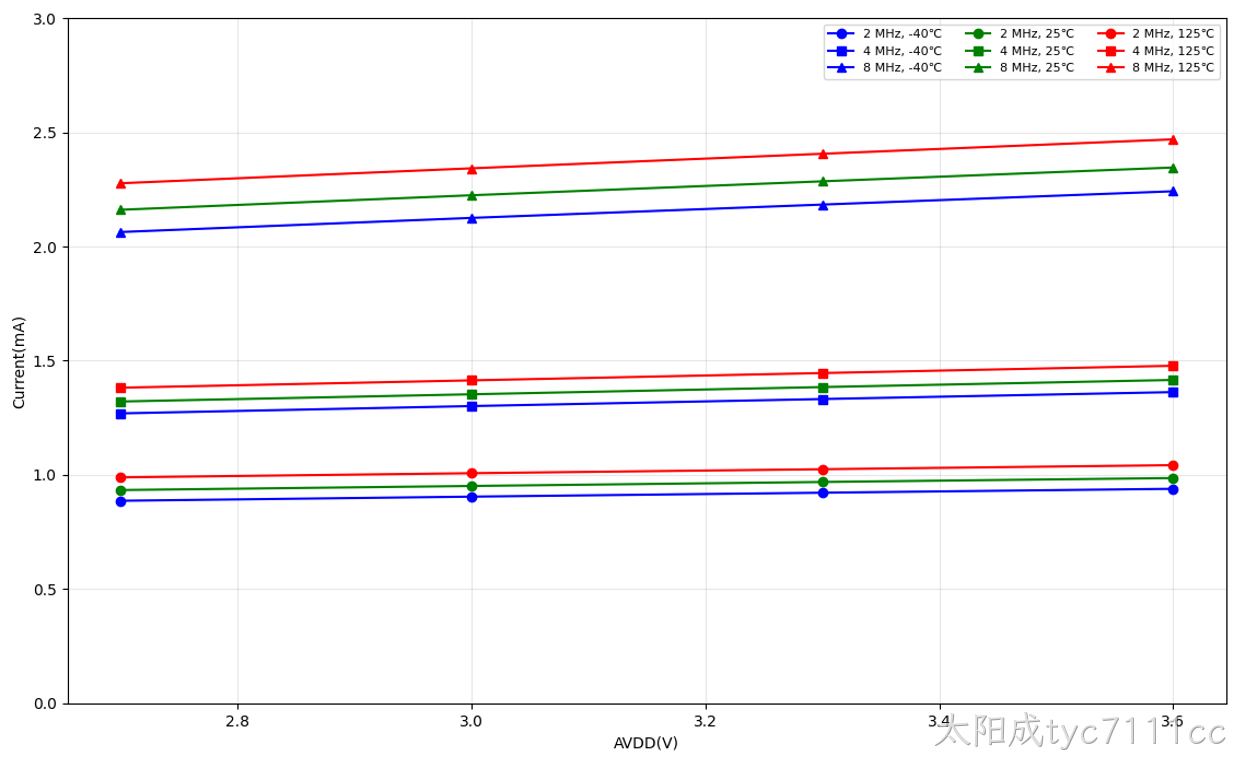

—— LHA7879-4 AVDD消耗电流 ——
